KDJK-10配电网线路单相接地故障定位仪的工作原理以及使用方法

您的当前位置: 首 页 - 新闻中心 - 技术文章

KDJK-10配电网线路单相接地故障定位仪的工作原理以及使用方法

发布日期:2020-06-24 09:06 点击:

凯迪正大KDJK-10配电网线路单相接地故障定位仪适用于小电流配网架空线路单相接地故障线路,在线路发生单相接地故障而停运后,可用本设备对接地点进行精确定位。

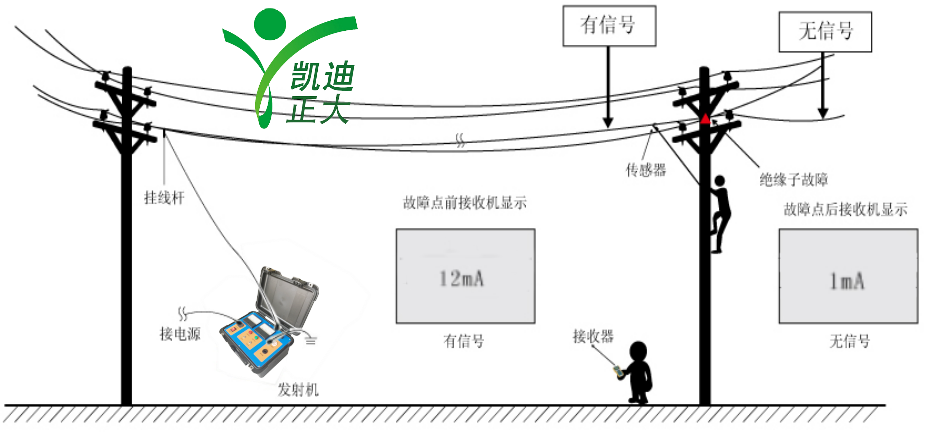

KDJK-10 配电网线路单相接地故障定位仪是一套便携设备,可进行多条线路的故障定位。整套设备由发射机、传感器、接收机及附件组成。在故障线路停运后,由发射机向线路施加超低频高压信号使故障重现,在线路沿途用绝缘杆将传感器挂在线路上检测信号,并通过无线方式向地面上的接收机传输数据,接收机显示测量结果。在故障点前,电流持续存在,故障点后,电流消失。可先进行粗略分段,再精确定点,从而快速确定故障位置。

KDJK-10配电网线路单相接地故障定位仪的工作原理:
在故障线路停运后,首先由发射机向线路施加电压使故障重现。电流由发射机发出,流经故障线路,在接地点入地并通过大地返回发射机。
发射机输出为脉动直流信号,频率为超低频22Hz,频率越低则受系统分布电容的影响越小。理论上讲纯直流信号抗分布电容影响的能力最强,但使用纯直流信号很难避免地磁影响,经过理论计算和实际验证,22Hz信号已能满足绝大多数现场测试需求。
发射机的输出限制电压为8kV,相当于10kV线路的相电压峰值。若电压过高则超过线路耐压等级,可能损坏线路(尤其是接入的分支电缆)的主绝缘;过低则可能无法使故障复现。此限压值可根据用户特殊要求进行工厂整定。
在线路沿线,将传感器通过绝缘杆挂接在线路上检测电流。传感器采用高灵敏度传感器,磁路闭合,输出信号稳定,干扰小。传感器检测线路上的电流,自动进行调零操作,将模拟信号转成数字信号后通过无线方式向外传送。
在地面上的接收机接收传感器发送的无线信号,在液晶屏上直观显示测量结果。在故障点前,电流持续存在;故障点后,电流消失。可先进行粗略分段,再精确定点,从而快速确定故障位置。

KDJK-10配电网线路单相接地故障定位仪的设备组成:
一、发射机
发射机用于向故障线路施加超低频脉动直流信号使接地故障复现,电流由发射机输出,流经故障线路,在接地点入地并返回发射机。

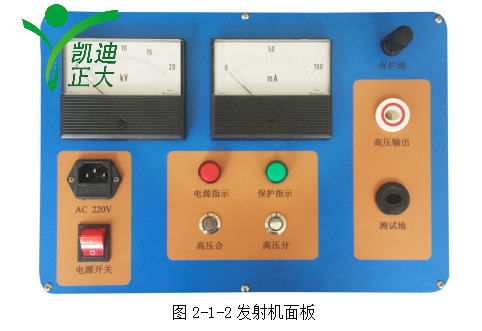

图2-1-2发射机面板
电源插座、电源开关:用于连接220V电源线,以及进行电源的开关。
高压合按钮:电源开关打开之后,按“高压合”按钮,设备才有高压信号输出。
高压分按钮:用于停止设备输出。
电源指示:用于指示设备工作电源。
保护指示:用于指示设备进入保护状态。该指示灯亮时,表示设备处于保护闭锁状态,设备停止信号输出。
保护电流:用于指示设备输入电流的大小,如输入电流大于保护定值5A,则内部保护电路动作,设备停止工作。
输出电压:用于指示设备输出电压的大小。
保护地端子:用于连接保护地线,接大地网。
高压输出插座:用于连接故障线路。根据现场情况,可使用短连接线夹在开关柜的线路侧;若必须接在架空的线路上,则选用接线盘装的长连接线,并用挂线杆挂在故障线路上。
测试地插座:接工作接地线,接大地网。
传感器:传感器用于挂在故障线路的沿线检测电流信号,并通过无线方式向地面上的接收机传输数据。

接收机:接收机用于在地面接收传感器的无线传输数据,并在液晶屏上显示测量结果。
没有与传感器通讯上时,接收机显示NO SINGLE;通讯连接上以后,坐上脚显示频率22HZ AC 右方显示电流值。

KDJK-10配电网线路单相接地故障定位仪的具体使用方法
1、发射机操作
接线:首先将故障线路的开关断开;发射机电源接220V市电;保护地线接“保护地”端子和大地网;测试地线(带黑色夹钳的高压导线)接“测试地”插座和大地网;至于接故障线路的输出线,可根据现场情况,使用短连接线(带红色夹钳的高压导线)接“线路”端子和开关柜的线路侧,若必须接在架空的线路上,则选用接线盘装的长连接线,其高压插头接“线路”端子,其另一端的线鼻压接在绝缘挂线杆的接线柱上,再将挂线杆挂在故障线路上。
注意:在需要测试的故障线路全长范围内,均不能挂接地线!
安全警告!
接线前必须保证本条线路已停止运行!
不允许用接地线代替接线盘中的高压线!
请严格遵守安全操作规程!

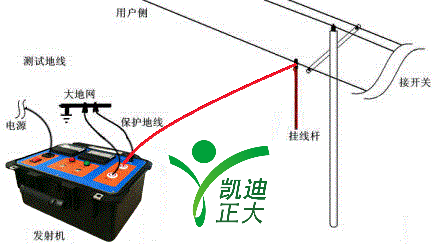

图3-2-1发射机接线示意图
电源:
打开电源开关,电源指示灯亮,但此时发射机并没有信号输出。
启动输出:
按“高压合”按钮,发射机开始输出,“高压合”按钮上的指示灯亮,设备有高压信号输出。
停止输出:
若需要停止输出,可按“高压分”按钮。
工作完毕后,关闭电源,撤除接线。

2、传感器和接收机的操作
近端验证:
为了验证设备是否正常、验证故障线路的选线和选相是否正确、以及本线路是否符合设备的测试条件,建议在发射机端对传感器和接收机进行一次近端现场验证:

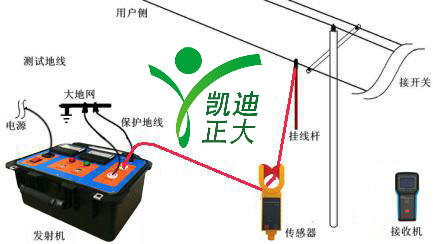

图3-3-1近端验证示意图
将传感器挂在输出高压导线上,长按“开关”键将传感器电源打开,其“电源”指示灯亮。
接收机与传感器间隔一定距离(小于30m),长按“开关” 键将接收机电源打开,当接收机和传感器成功建立无线连接后,传感器上的“NO SINGLE”字样消失,接收机的液晶屏上将显示频率、 AC、电流值等信息,如图3-3-2a所示。电流参考值是计算的22Hz基频电流有效值。

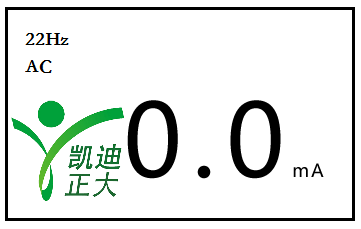

图3-3-2a 接收机显示界面
如果通讯未建立连接,则显示界面如图3-3-2b所示。若显示此界面,应首先检查传感器电源是否已已开;接收机与传感器的距离是否过远等。

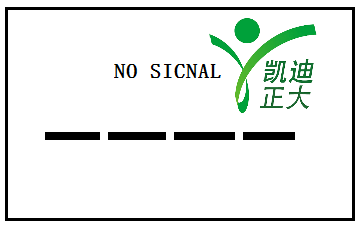

图3-3-2 b接收机显示界面
分段定位:
近端验证成功后,再进行沿线实际定位。
为快速逼近故障点,建议进行50%法或0.618黄金分割法分段。以50%法为例,首先选择在线路中点处登杆,用绝缘杆将传感器挂接在故障线路的故障相,挂接应尽量保持稳定。
接收机在地面上接收数据,电流值接近近端验证时的读数,说明故障点还在下游;电流值很小,说明已经越过故障点。
本次分段成功后,在故障点所在的段中继续50%分段。分段越来越短,故障点也逐步逼近,直至精确找到故障位置。
若线路存在分支,应重点在分支处测量,以判断故障发生在主干还是分支。若判断是分支故障,则继续在分支线路上分段定位。若分支线路的电缆发生故障,则应换用电缆故障测试仪进行测距和定点。

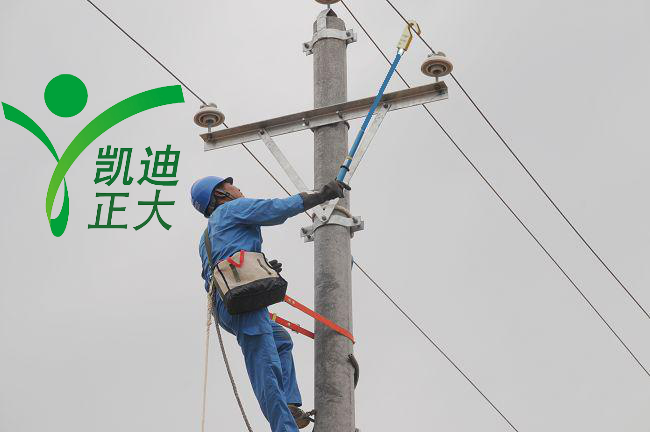

图3-3-3传感器登杆挂接
接收机在地面上接收数据,若波形和读数均稳定,电流值接近近端验证时的读数,说明故障点还在下游;若波形很小、电流值很低,说明已经越过故障点。

本次分段成功后,在故障点所在的段中继续50%分段。分段越来越短,故障点也逐步逼近,直至精确找到故障位置。

若线路存在分支,应重点在分支处测量,以判断故障发生在主干还是分支。若判断是分支故障,则继续在分支线路上分段定位。若分支线路的电缆发生故障,则应换用电缆故障测试仪进行测距和定点。
