矿井用电缆故障测试仪该怎么选择以及配套附件简介

发布日期:2019-01-22 10:57 点击:

矿井用电缆故障测试仪该怎么选择以及配套附件简介

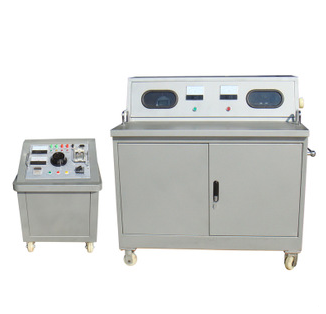

       凯迪正大矿用电缆故障测试仪专业供各类矿用6KV以下电缆在煤矿地面进行擦伤,并在电缆修复后直流耐压测试和泄漏电流试验之用。是一台符合《煤矿电气试验规程》要求的,实用性强的电缆修理的电缆测试的综合性必备工具。


        矿用电缆故障测试仪产品别称:电缆故障仪,定点仪,路径仪,电缆故障寻径仪,电缆故障寻踪仪,便携式电缆故障定位系统,电缆故障闪测仪,电缆故障定点仪,电缆路径仪,全智能多次脉冲电缆故障测试仪,多次脉冲电缆故障测试仪,高压电缆故障测试仪,低压电缆故障测试仪


    矿井电缆,与其它电缆并没有实质的不同,只是仪器的使用环境条件不一样,所以对仪器有与其它电缆不一样的要求。例如煤矿电缆可能不能采用高压冲闪法进行测试,有些矿井使用高压仪器不方便等等。目前市场上的矿井电缆故障测试仪,有的用脉冲反射法直接进行测试,可以测试短路、断线故障;有的采用智能电桥测试原理进行测试,可以测试故障点阻值不太高的泄漏性高阻故障;有的是脉冲反射法和电桥法同时采用,使用范围就更广泛一些。


通过以上介绍,我们可以看到,尽管仪器的种类名称不一样,其测试原理其实就那么几种,仪器名称不同,主要是生产厂家按使用对象不同,从市场营销的需要给仪器命名。作为仪器使用者,不要看仪器叫什么名称,主要要了解仪器是采用什么测试原理,从而确定是否能满足需要。建议采用武汉凯迪正大电气有限公司生产KD-218矿用电缆故障测试仪。


   矿用电缆故障测试仪技术参数:电流电压:单相交流220V、50Hz;探伤直流输出电压:0—30KV(按钮控制);电缆探伤准确度:±50mm 以内;测试输出直流电压:0—30KV(按钮控制);自动耐压测试时间:0—30分 (可设定);泄漏电流测试范围:0—100 微安;主变压器额定容量:3KVA;整流方式:单相半波;放电球隙:手柄罗杆调节 ;外形尺寸:1100×1000×1200mm(宽×深×高)重量:约 Kg


电缆故障测试仪高压配套附件简介


高压测试附件,是电缆故障测试时必不可少的,一般有一下几种:


(1)、分立高压脉冲测试配套附件简介


  高压试验变压器:高压闪络测试时,使用的高压试验变压器功率1.5—5KW,输出电压0—70KV(直流),交直流两用(用直流功能)。需要注意的是,要用线圈铁芯型的变压器,不能用可控硅型直流高压发生器。


  操作箱:高压试验操作箱与高压试验变压器配套,一般需要输出交流0—50KV,直流0—70KV电压、输出功率1.5-5KW、具有20A过流保护功能或者能将过流保护功能关断。


  高压脉冲电容器:高压测试时,对于高压电缆推荐使用耐压20-40KV,容量1.5—2цF电容,对低压电缆测试,可使用耐压大于10KV、容量6—8цF高压脉冲电容器。


  分立式高压附件的优点是:价格低,安全性可靠性高;可以一机多用,灵活运用。缺点为接线稍为多一些。


(2)、一体化高压脉冲测试电源简介:一体化高压脉冲测试电源,输出电压与分立型基本相同,有两种形式,一是将高压试验变压器,操作箱做成一体,高压脉冲电容器另外接;二是将高压试验变压器,操作箱、高压脉冲电容器做成一体。为了操作安全,控制一般做成线控或遥控的,也有直接操作的。

一体化高压脉冲测试电源的优点是现场接线少,用户感觉使用简单。但其价格也较高,仪器单件重量也较重。另外,高压器件集成到一块,故障率相对分立型较高,维修不便。


(3)、一体化低压脉冲测试电源简介:一体化低压脉冲测试电源,输出电压一般为直流10KV,功率小于1KVA。主要功能是测试低压电缆故障时做为高压脉冲电源使用。有的可以做为交联电缆外护套故障测试仪的跨步电压发生器使用,或者作为交联电缆外护套耐压检测仪使用,也可以做为一部分高压电缆高压脉冲测试电源使用(故障电阻不高时)。


一体化低压脉冲测试电源,做为专用电源设计,其各个生产厂家的仪器名称不尽相同,使用者主要要看仪器技术参数,判断能否满足测试需要。


如需订购武汉凯迪正大电气有限公司电缆故障检测仪,在选配高压发生器时应提前说明。标配默认为操作箱加交直流油浸式试验变压器。
