凯迪正大高压电缆故障测试步骤及注意问题

您的当前位置: 首 页 - 新闻中心 - 技术文章

凯迪正大高压电缆故障测试步骤及注意问题

发布日期:2019-01-15 00:00 点击:

凯迪正大高压电缆故障测试步骤及注意问题


高压顾名思义就是高电压,一般我们把1KV-500KV分为高压,500KV以上超高压,还有特高压等。生活中我们接触最多的是低压1V-380V最为常见,高压电能的输送就需要线缆、电缆传输。

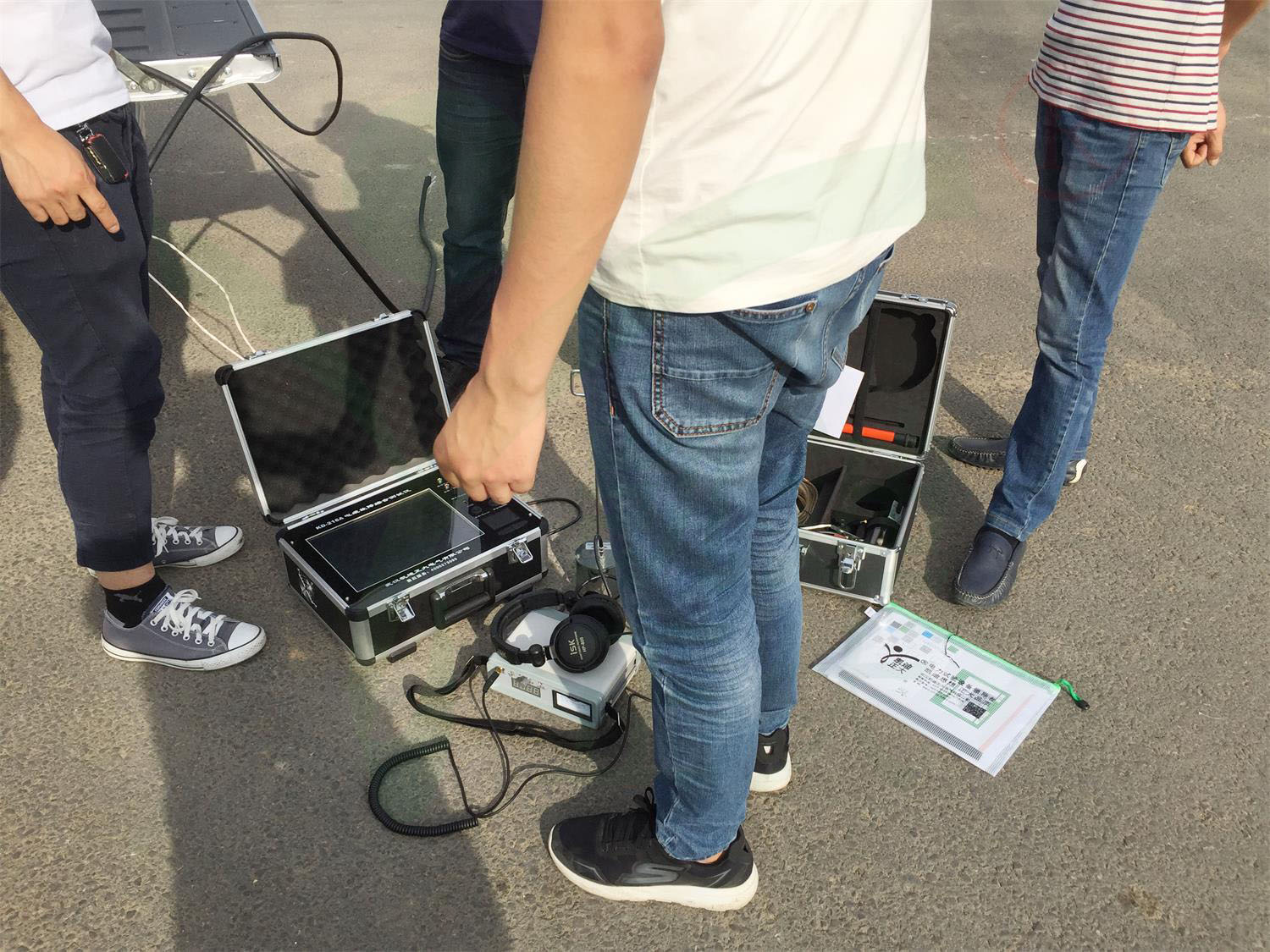

电缆故障检测仪

在一些市区、街道、马路边就不再是架空线路了,换装带有绝缘层、钢锴的电缆,也就是我们经常看到比较粗、黑色的电缆,一般有架空线缆接变压器下来就是的,这种电缆由于埋地,最接近我们生活中,各种因素造成损伤,直至产生故障。高压电缆故障测试的基本步骤:一般来说,按以下步骤测试:


(1)、搞清楚故障产生的原因及电缆基本情况,例如是运行产生故障还是预试产生故障,是新电缆还是运行时间很长的电缆,电缆的大概长度,电缆中间有没有接头,电缆以前有没有出现过故障,电缆是直埋还是在电缆沟铺设,以及电缆类型等等。


(2)、一定要搞清楚,电缆两端必须与其它线路断开,确保电缆无电,电缆周围环境处于安全状态。


(3)、测试人员必须注意,每次与电缆接线前,将电缆各相线与地用短路线连接放电,放电时必须先将短路线一端接地,另一端分别接电缆各相线放电。对于其它电器,例如电容器,试验变压器等,接线及去掉连接线前也要注意先放电,后接线。总之,要形成操作习惯,不怕麻烦,每次操作前,先注意操作电器有无与电路连接,先放电再操作。


(4)、测试时,先用闪测仪低压脉冲功能,对电缆各相分别进行全长测试,看三相对铠装测试时,测试波形是否一致。对大部分高阻故障,各相测试波形是一致的。对低阻故障以及存在断相故障的高阻故障,故障相测试波形与测试的电缆全长就不一致,这样就可以直接用低压脉冲测试出故障距离。


(5)、用高压闪络法测试时,不管电缆故障是高阻故障,还是低阻故障,均可用高压冲闪法进行测试。对于用低压脉冲能够直接测试出故障距离的低阻或断线故障,一般也要用高压冲闪进行验证测试及故障点的定点。


高压闪络法测试时,要注意,不管电缆是单相故障还是多相有故障,对一根故障相测试时,其它的电缆相线要与电缆铠装短路,以减少其它电缆的干扰,提高测试精度。


(6)、高压闪络法测试完毕,确定了故障距离,就可以进行故障定点。采用声磁同步定点仪时,故障定点与路径探测工作可以同步进行。


另外有需要电缆故障检测仪、高压试验变压器、直流高压发生器继电保护测试仪、蓄电池测试仪等仪器产品的朋友可以进入我们的产品中心进行选购或者联系我们在线客服咨询。
