凯迪正大 电缆故障检测仪和变频互感器测试仪试验过程

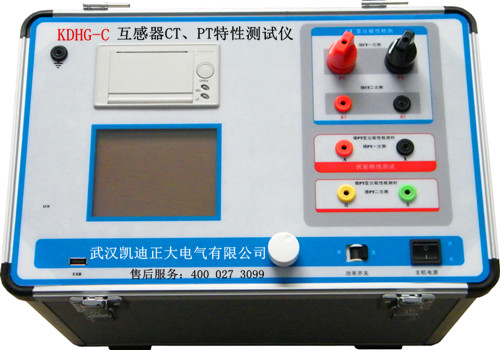

KDHG系列变频式互感器特性综合测试仪是一种专门为测试互感器：PT、CT（保护类、计量类）、伏安特性（励磁特性）曲线、自动给出拐点值、自动给出5%和10%的误差曲线、变比测量、比差测量、相位（角差）测量、极性判断、一次通流测试、交流耐压测试、二次负荷测试、二次绕组测试、铁心退磁等设计的多功能现场试验仪器。

实验时仅需设定测试电压/电流值，不需要设置步长、分段点等参数，设备便能够自动升压/升流，并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来，支持数据保存和现场打印，不但省去手动调压、人工记录、描曲线等繁琐劳动，还能通过USB接口将测试数据上传到电脑进行编辑保存或打印。操作简单方便，提高工作效率，是一种性价比较高的高科技产品。

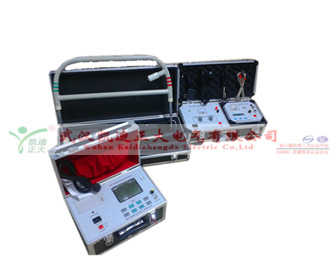

凯迪正大变频互感器测试仪和 电缆故障测试仪：

先用变频互感器测试CT互感器变比、极性、励磁、直流电阻，然后找了一根80米35kV电缆新电缆并人为制造故障点进行电缆故障试验。

CT互感器变比、极性、励磁、直流电阻试验：

第一步： CT互感器所在开关柜必须停电，CT互感器需与电力系统完全脱离。

第二步：按照仪器标明的接线图接好设备与试品的连接线。

第三步：接上电源，开机并设置好参数后，开始试验。

第四步：得出试验结果，与出厂值和以前测值进行比较，是否有异常数据，如有，则分析造成异常数据的原因后再次进行试验。在现场进行设备演示时，第一、二次发现变比测试异常，后来发现CT二次没有与监测设备脱离，导致测试异常。排除问题后，试验设备所有测试结果正常。
