孝感KDYDJ-10KVA/150KV串级式耐压试验装置
孝感KDYDJ-10KVA/150KV串级式耐压试验装置
- 销售热线： 027-83551828/83551858
- 图文传真： 027-83551868
- 技术支持：18162775262
- 浏览次数：
-
留言咨询
- 产品概述
- 产品特点
- 详细参数
- 售后保障
- 校准证书
- 相关问答
1. 产品概述

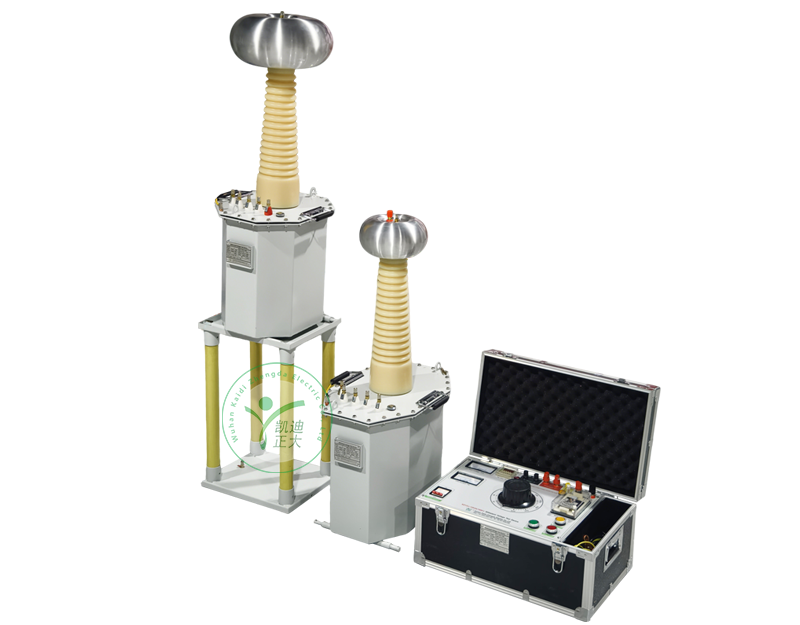

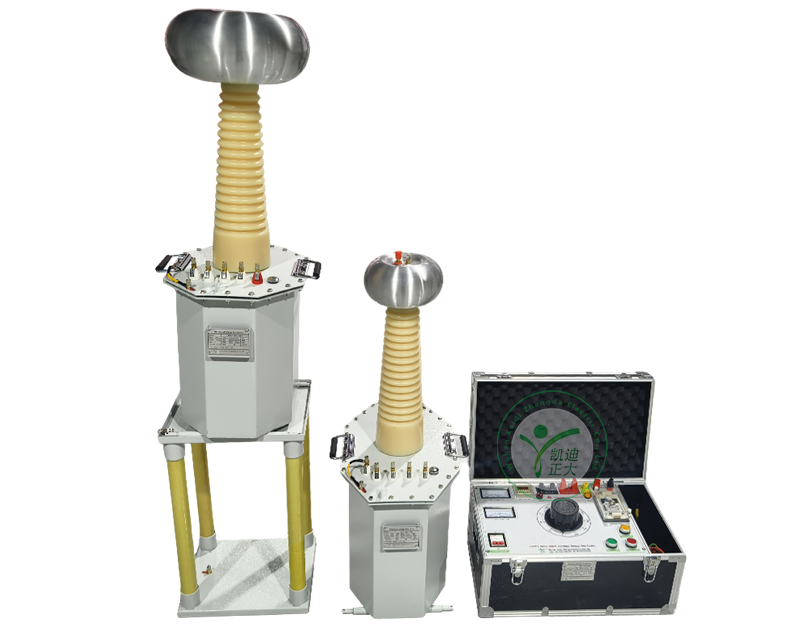

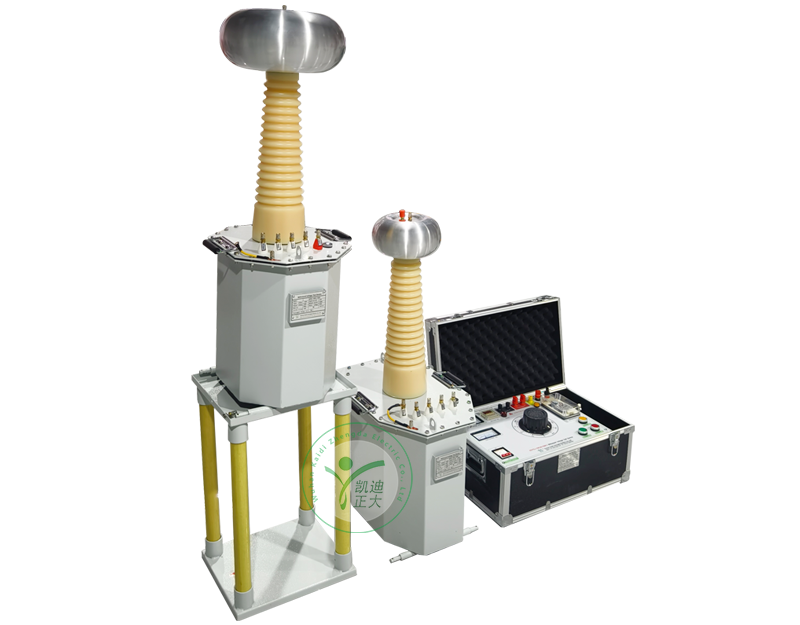

本串级式耐压试验装置由两台油浸式变压器、10KVA控制箱及 100KV 绝缘支架组成，适用于检测电气产品的绝缘强度，采用油冷式断续短时工作模式，性能稳定可靠。
2. 产品特点
采用两级串级设计，总输出交流 150KV 高压
配备过流、零位启动等多重保护功能
变压器为八角形铁外壳结构，带可移动脚轮，便于挪动
控制箱支持耐压计时、电压 / 电流指示及声光报警功能
所有部件均采用浅灰色涂装，结构坚固耐用
配备独立仪表线圈，仪表电压100V，测量精准
3.技术参数
本装置主要包含以上4个部分：油浸式交流试验变压器KDYDJ-10KVA/75KV、KDYDJ-5KVA/75KV 配套10KVA控制箱，100KV绝缘支架，具体参数如下：
一、油浸式交流高压试验变压器：（第一级） 尺寸：480mmX330mmX950mm 80公斤
型号：KDYDJ-10KVA/75KV 1台
主要技术参数：
容量：10KVA
输入电压：两相AC:200V 50Hz
输入电流：50A
输出电压：AC：75KV 输出电流：:130mA 串级电压200V
仪表电压：100V
空载电流占额定：≤6％
阻抗：8.4％
工作形式：断续短时工作，油冷。
外形：铁外壳八角形结构，底部装有可移动脚轮。
表层涂装：国际流行浅灰色。
二，油浸式交流高压试验变压器：（第二级） 尺寸：380mmX330mmX850mm 70公斤
型号：KDYDJ-5KVA/75KV 1台
主要技术参数：
容量：5KVA
输入电压：两相AC:200V 50Hz
输入电流：:25A
输出电压：AC 75KV 输出电流：66mA
仪表电压：100V
空载电流占额定：≤6％
阻抗：8.4％
工作形式：断续短时工作，油冷。
外形：铁外壳八角形结构，底部装有可移动脚轮轮。
表层涂装：国际流行浅灰色。
阻抗：8.4％
工作形式：断续短时工作，油冷。
外形：铁外壳八角形结构，底部装有可移动脚轮轮。
表层涂装：国际流行浅灰色。

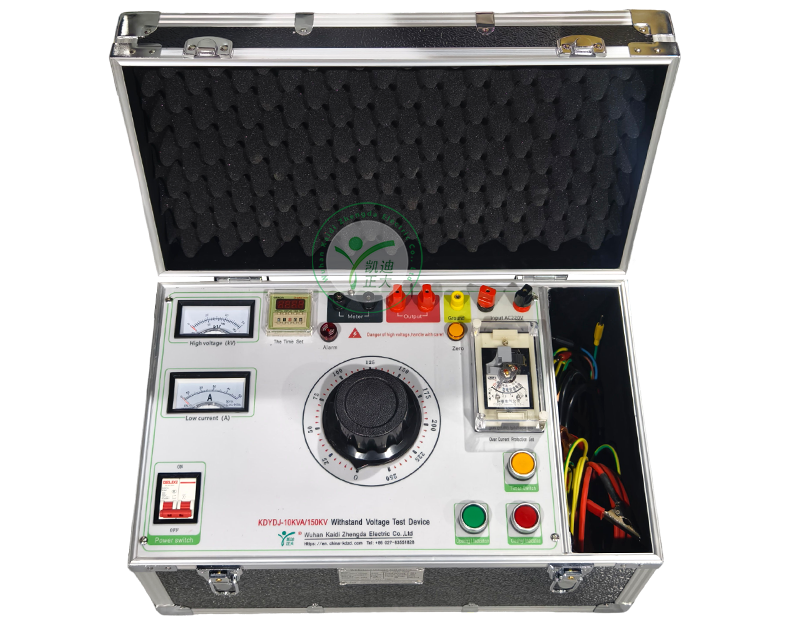

三、试验变压器配套控制箱：（设备配套） 480mmX330mmX260mm 27公斤
型号：10KVA 1台
调压器容量：10KVA调压器
主要技术参数：
输入电压：AC:220V 50Hz
输入电流：50A
输出电压：AC 0～230V
工作形式：断续短时工作。
主要功能：高压电压指示、低压电流指示、耐压计时整定及计时到报警、低压过流保护及设定、零位启动保护、启动、停止、计时、
4.产品选型

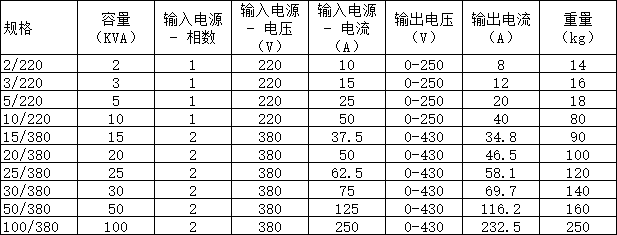

一.控制箱（台）参数

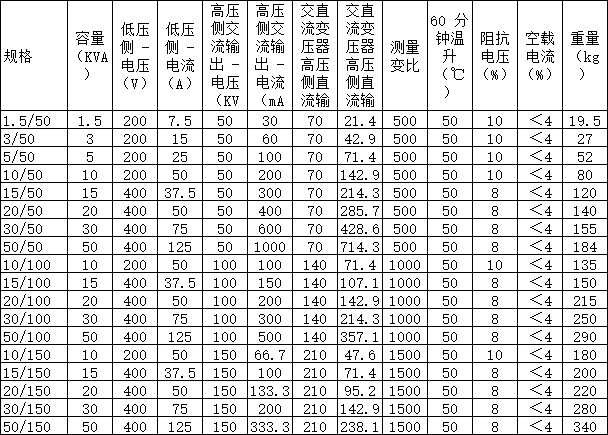

二. 交流试验变压器参数（常规规格）
