产品概述
KDJK-AJ架空线路接地故障巡查仪是新型线路接地故障巡查装置，适用于不长于25公里的架空高压线路巡查单相接地故障，对接地故障点进行精确探寻定位（巡查作业时线路需停止运行）。仪器适用于裸导线或带绝缘外皮的导线，能准确找到架空线路的单相金属性接地、经电弧接地、经过渡电阻接地、瓷瓶击穿、避雷器击穿等隐蔽性接地故障。

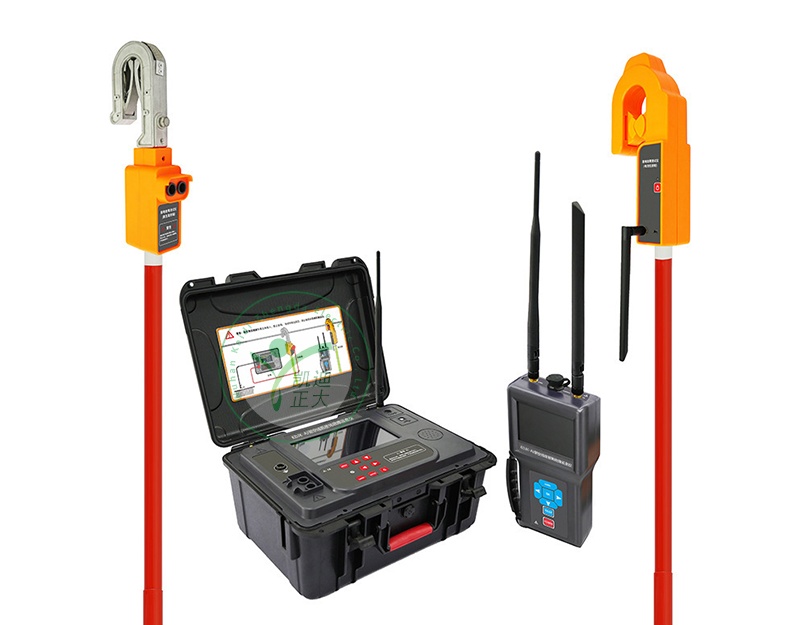

KDJK-AJ架空线路接地故障巡查仪，由主机、电流检测钳、高压发射端、接收机、测试线、接地针、绝缘杆及附件组成。主机与接收器之间为4G/LORA双模通信，控制高压信号输出，同时将测试结果发出到主机。电流钳与接收器之间为LORA通信，将电流钳检测到的信号发送到接收器。主机采用7寸彩屏，故障指向清晰明了，测试结果一目了然，接收机具有语音播报功能，测试结果、线路故障方向，使得现场操作更加轻松。电流检测钳及高压发射端结构紧凑，体积小，重量轻，挂装方便，一次挂装即可完成线路故障查找，操作简易快速，极大减轻了测试的工作强度，提高工作效率。
KDJK-AJ架空线路接地故障巡查仪，可进行多条线路的接地故障定位。在架空线路停运后，由高压发射端向线路施加低频高压信号，电流检测钳检测电缆线的信号，通过主机分析脉冲电流及阻抗，判断有无接地故障，在接收机液晶屏显示及语音播报检测结果。
产品特点
1.能准确判断出接地故障的方向及测量接地故障电阻值，无需断开PT，测试便捷快速。
2.可应用于带绝缘外皮的电缆线（高压发射端挂在验电环上）。
3.适用于检测架空线路的单相金属性接地、经电弧接地、经过渡电阻接地、瓷瓶击穿、避雷器击穿等隐蔽性多种故障。
4.输出电压有8000V及3000V两档选择，输出电流≤100mA。
5.短路检测能力强，可检测接地电阻为0Ω的直接短路故障。
6.无需另配外置电源，充满电后可持续工作10小时，可检测整条线路。
7.语音播报功能，播报检测结果。
8.主机与接收器间采用4G、LoRa双模通信。
详细参数
功 能 | 架空线路接地故障查找 |
电 源 | 主机：DC29.6V，10400mAh可充锂电池 |
测试方式 | 钳形CT |
显 示 屏 | 7寸彩色LCD，尺寸153.8mm×85.6mm |
输出电压 | AC 3000V/8000V |
输出电流 | ≤100mA |
接地故障电阻 | ≤150kΩ |
线路电抗 | ≤150MΩ |
定位精度 | ≤0.2m |
输出频率 | 50Hz |
钳口尺寸 | Φ36mm |
数据上传 | 主机带有USB接口，上传测试数据 |
仪表尺寸 | 主机：355mm×272mm×164mm |
仪表重量 | 主机：约8540g |
电池电量显示 | 显示主机、电流检测钳、接收机电池电量 |
LoRa模块通信 | 通信距离5km（野外空旷环境下） |
4G通信 | 有 |
工作温湿度 | 温度: -20℃～70℃，湿度：5～90％RH |
工作高度 | 海拔<5000m |
绝缘杆尺寸 | 约4300mm |
