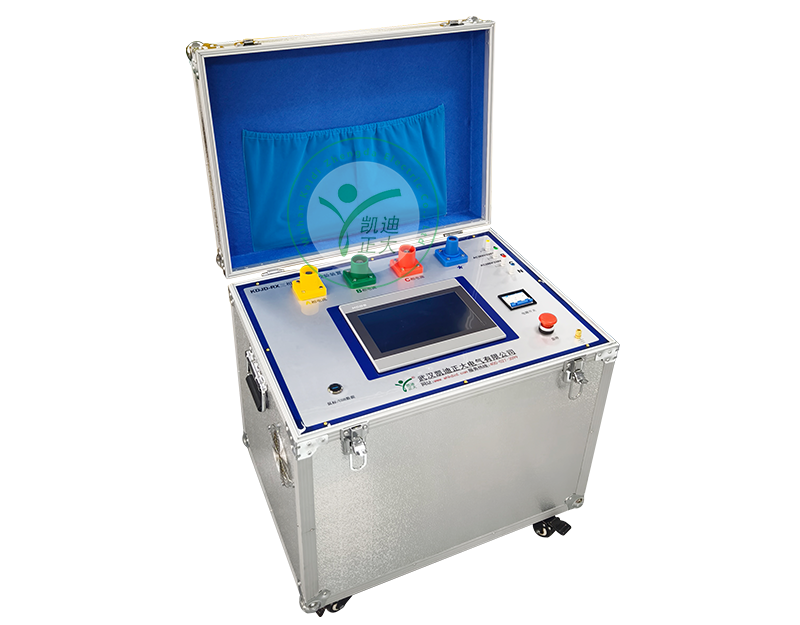

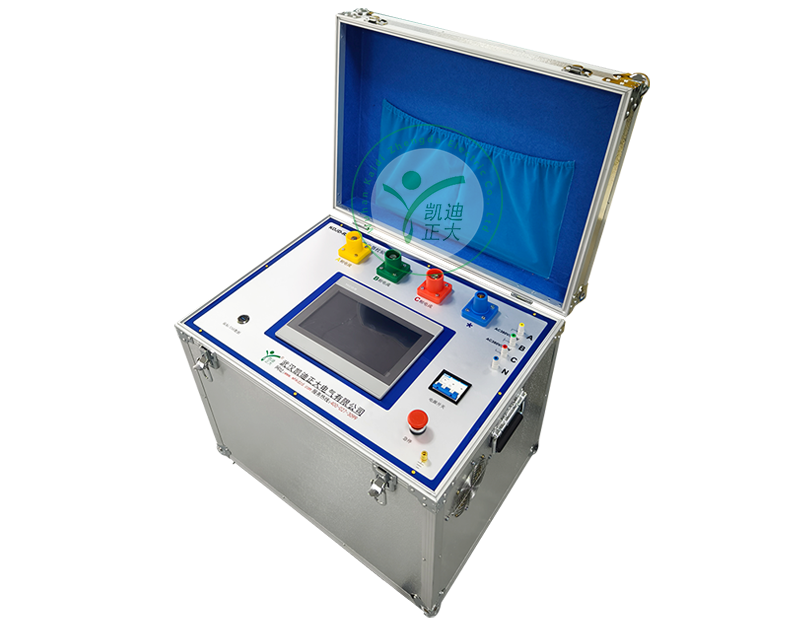

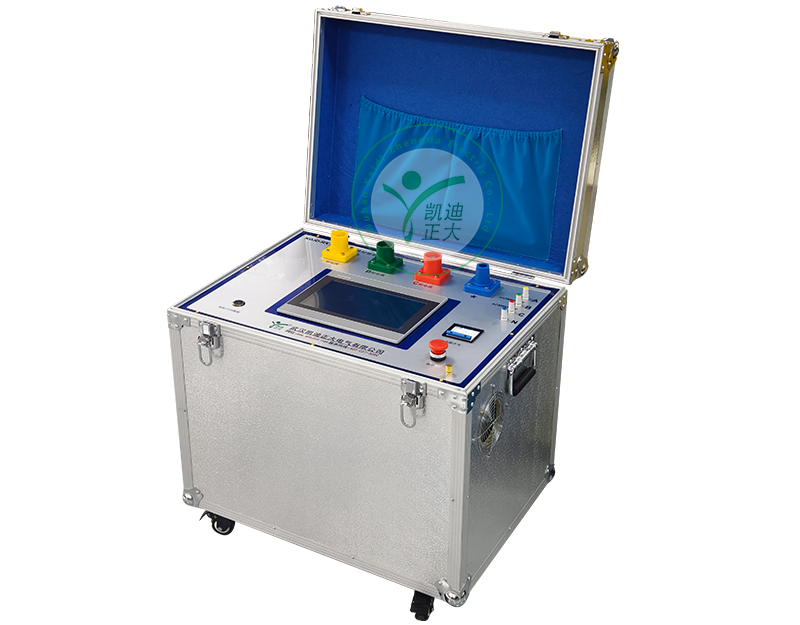

贺山KDJD-RX三相热继电器校验装置

概述

KDJD-RX三相热继电器校验装置，采用专用系统控制板进行控制，维纶系列触控屏作为人机界面，实现的全自动大电流检测设备。该系列设备通过安装不同模块，可实现不同的大电流输出等实验。通过人机界面选择可实现手动自动操作，查看历史数据等操作并对数据进行简单处理。

主要特点

1.采用可编程控制器PLC作为中心处理器，对交流信号进行实时扫描,实现全面监测和闭环控制。

2.真彩10寸大液晶触摸屏操作，采用支持现场总线技术的智能型传感器，实现数据传送的全数字化，显示操作单元选用了触摸式彩色液晶显示屏，全中文菜单，界面清晰直观，操作简单方便。测试无需外接任何辅助设备，全自动控制，操作简便。

3.本仪器测试方法带有全自动测试功能，只需设置简单的试验电流与时间即可。带有自动稳流系统。

4.只需设置好实验电流，无需人工监控，，省去手动调压、人工记录、描绘曲线等烦琐劳动，减小劳动强度，提高工作效率。

5.可靠的过热、过流、过压保护功能。

6.人性化界面，软件界面友好，全中文操作界面。

7.试验过程中，自动跟踪目标电流，自动稳定输出电流，自动调节三相电流；试验完成后，自动回到零位。

8.带三相自动平衡系统，保证三相平衡输出，输出电流采样采用高精度电流互感器，最新电力电子技术，抗干扰能力强，输出精度高，最高可达0.2级。

9.可根据用户要求定制测试模块，软件终身免费升级

主要技术参数

型号		KDJD-RX-300A
最大输出电流		交流三相300A 3组
电路方式		特殊工艺电动调压器
	电压	380V±10%，50Hz±2%三相五线
		或AC220V（需要把ABC短接后，接入220V）,适用于小电流实验，输出电流小于100A.
输出	线电压	1V
	电流	AC0-300A连续可调, 无级调速方式; 可三相同时输出，也可单相输出，也可分相输出;
	输出端子	接线端子
	保护	电子电路快速侦测过压、过流、过温、缺相等保护
精度	精度	0.2级
	电流表显示	真彩色液晶
	调节设定	电流（PLC,PID整定）
系统	整机效率	≥80%
	耐压绝缘阻抗	AC 1800V 1分钟，20兆欧
	冷却装置	风扇冷却
	噪音	﹤60dB（机器前方1mm）
	互感器精度	0.2级
	防护等级	IP20
工作环境	工作方式	长时间温升实验
	温度	-10℃-50℃
	湿度	0-90%（非凝结状态）
	海拔高度	1500m以下
外形	结构	一体
