电缆故障测试仪（在电力电缆故障查找中起到十分关键的作用。为电力工作者的电缆故障查找提供了便利。电缆故障测试仪的功能非常强大，不仅可以查找电缆路径、也可以寻测电缆埋设深度，更可以查找到各类型的电缆的故障点。仪器不仅可以查找电力电缆的故障点，而且对于铁路、机场信号控制电缆、以及路灯电缆故障都能快速进行测试。

那么电缆故障测试仪由哪些部分组成呢？

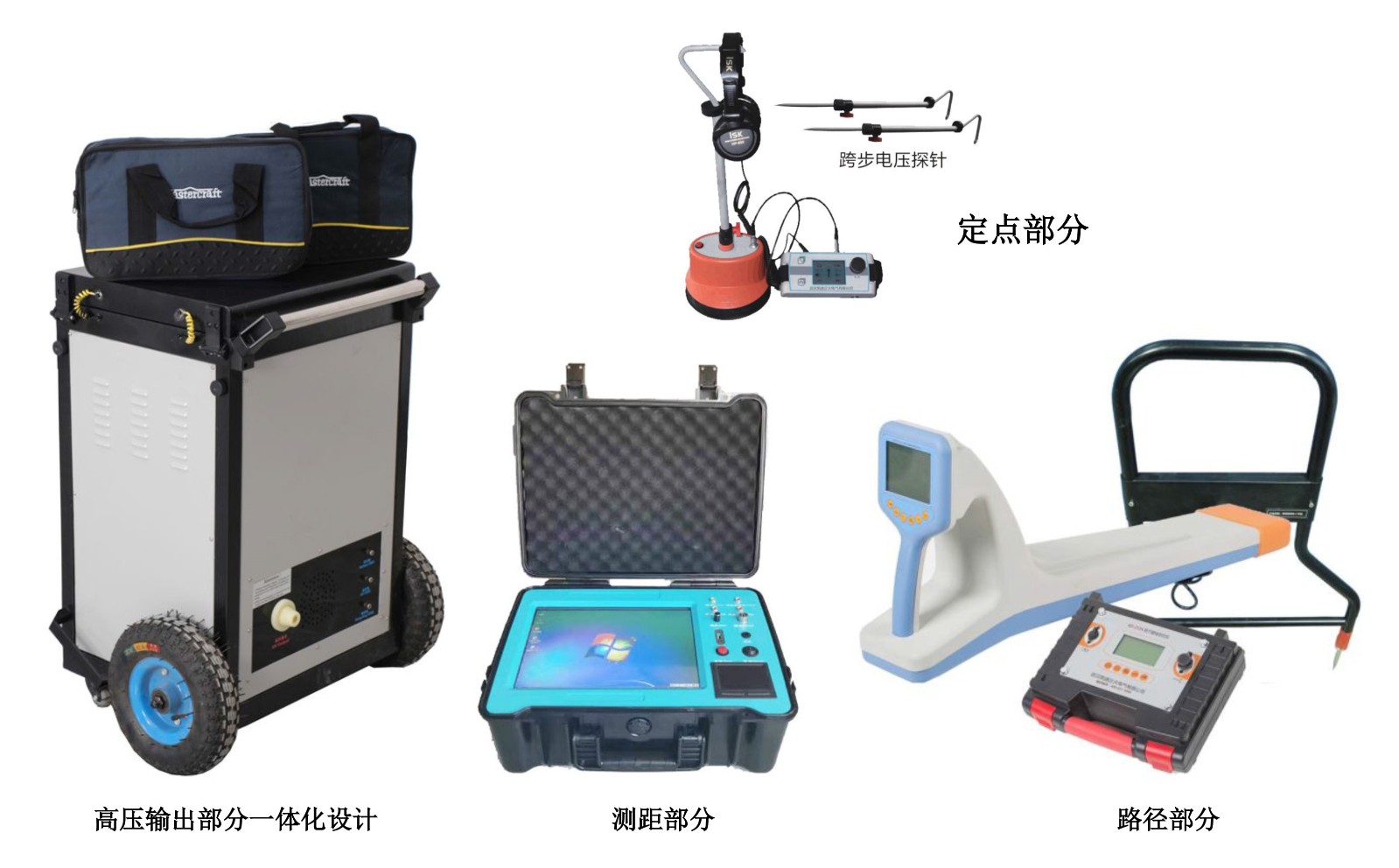

我公司生产的电缆故障检测仪由系统主机、故障定位器和电缆路径组成。每一部分都起着重要的作用。系统主机主要是操作和显示测试数据的接口。具有光学示波器功能，综合能力强，数据处理和管理功能强大。电缆故障定位仪具有较强的抗干扰能力，确保测试数据的高精度标准测量。这部分电缆路径主要用于判断电缆的方向。根据要测试的电缆参数操作电缆故障测试仪。根据电缆故障的不同特点，选择不同的电缆故障检测方法。选择测试方法后，我们点击测试，很快我们的电缆故障的测试数据波形将显示在系统主机屏幕上。它不仅为电力工人提供了方便快捷的测试功能，而且大大提高了电力工人的工作效率。我们常见的电缆故障包括断路、短路、低电阻故障、高电阻闪络、泄漏故障等。电缆故障测试仪的测试原理基于雷达测距原理。脉冲信号在测试端传输至电缆。如果特性阻抗不匹配，将产生反射波。仪器将采集反射波和反射波形并显示在屏幕上，然后用双电子光标将其钳制在波形的两个特征拐点上。根据无线电波在此类电缆中的传播速度，可以测量故障点到测试端的距离。
